Spesso lavori con dispositivi elettronici che richiedono cavi diversi per l'alimentazione, la ricarica e il trasferimento dati. Il più Cavi utili includono:
Conoscere i cavi più utili ti aiuta a scegliere il cavo giusto per il tuo dispositivo e la tua applicazione specifici.
Quando si lavora con prodotti elettronici, si ha a che fare con molti tipi di cavi. Gli esperti del settore indicano questi come i più utili:
La tabella seguente mostra gli usi principali di ciascun tipo di cavo essenziale:
| Tipo di cavo | Principali utilizzi |
|---|---|
| Cavo di alimentazione | Computer, monitor, stampanti, elettrodomestici, dispositivi elettronici portatili |
| Cavo HDMI | Televisori, proiettori, console per videogiochi, sistemi home theater |
| Cavo USB | Smartphone, tablet, laptop, hard disk esterni, stampanti |
| Cavo audio | Cuffie, altoparlanti, sistemi audio professionali, impianti home theater |
| Cavo telefonico | Telefoni fissi, internet DSL, sistemi di interfono |
| Cavo di ricarica | Smartphone, tablet, laptop, dispositivi indossabili |
Quando si sceglie il cavo giusto per il proprio dispositivo, è necessario considerare diversi fattori. Iniziate verificando il supporto del protocollo e le velocità di trasmissione. Cercate etichette chiare come "USB 3.2 Gen 2" o "HDMI 2.0" per soddisfare le vostre esigenze di prestazioni. Prestate attenzione alla lunghezza del cavo, poiché cavi più lunghi possono ridurre la qualità del segnale. Scegliete cavi robusti e con un sistema antistrappo per evitare danni. La certificazione e la compatibilità sono fondamentali per la sicurezza e l'affidabilità.
Anche le condizioni ambientali, come il calore o le interferenze, influenzano la scelta. Nelle applicazioni di rilevamento o controllo ad alta temperatura, un Cavo sensore di alta temperatura può contribuire a mantenere prestazioni stabili. Per le connessioni di rete, utilizzare sempre cavi conformi agli standard più recenti per garantire prestazioni stabili. Concentrandosi su questi criteri, la scelta del cavo giusto risulterà semplice ed efficace per qualsiasi applicazione.
Ogni giorno, quando si utilizzano computer, monitor e apparecchiature per ufficio, si incontrano cavi di alimentazione standard. Il cavo IEC C13/C14 è una delle scelte più comuni per questi dispositivi. Il connettore C13 si collega al dispositivo, mentre il C14 si collega alla fonte di alimentazione. Questo cavo supporta fino a 10 Ampere e 240 V, risultando sicuro per un'ampia gamma di dispositivi elettronici. I cavi di alimentazione rimovibili, detti anche cavi di linea, offrono flessibilità perché possono essere facilmente sostituiti in caso di danneggiamento.
Prima di scegliere un cavo per il tuo dispositivo, verifica sempre la tensione e la corrente nominale, il tipo di connettore e le certificazioni.
Le fasi di collaudo e validazione sono fondamentali per garantire che i cavi assemblati soddisfino i requisiti prestazionali. I test elettrici, come quelli di continuità e resistenza di isolamento, confermano l'integrità operativa, mentre i test meccanici verificano la durabilità sotto stress fisico. I test ambientali valutano le prestazioni in condizioni difficili, garantendo l'affidabilità in diverse applicazioni.
La National Fire Protection Association (NFPA) definisce standard che influenzano la scelta dei cavi, in particolare per quanto riguarda la sicurezza antincendio. La norma NFPA 70 stabilisce i requisiti di base per la resistenza alla fiamma, mentre la NFPA 262 valuta l'altezza di propagazione della fiamma. I cavi per i sistemi di allarme antincendio devono essere conformi alla norma NFPA 72 per garantire la funzionalità in caso di incendio. Norme specializzate come la NFPA 79 per i macchinari industriali e la NFPA 99 per le strutture sanitarie dettano requisiti specifici per i cavi, pertinenti alle rispettive applicazioni.
Per ambienti esigenti, sono necessari cavi di alimentazione speciali che offrano prestazioni avanzate. Il cavo ARX-9 FRW e il cavo flessibile in gomma NBR EPDM ad alta resistenza si distinguono per la loro durata e resistenza alle condizioni più difficili. La tabella seguente ne evidenzia le caratteristiche principali:
| Caratteristica | Cavo ARX-9 FRW | Cavo in gomma EPDM NBR flessibile ad alta resistenza |
|---|---|---|
| Intervallo di temperatura | da -40 a 200 °C | Adatto ad ambienti umidi e asciutti |
| Sovraccarico da cortocircuito | Fino a +300 °C | Non specificato |
| Capacità di trasporto di corrente | Alto | Non specificato |
| Resistenza | Elevata resistenza alla pressione termica, agli agenti chimici, all'idrolisi e agli agenti atmosferici. | Non specificato |
| Ignifugo | Sì (UL VW-1, FT4, FT6) | Non specificato |
| Flessibilità | diametro esterno minimo flessibile | Non specificato |
| Applicazioni | Avvolgimento motori, cavi per pompe, applicazioni marine e industriali | Uso generale in ambienti umidi e asciutti |
Per progetti che richiedono un'eccezionale resistenza agli agenti atmosferici, al calore e agli agenti chimici, è possibile scegliere anche il cavo flessibile in fluoropolimero CITCABLE. Questo cavo offre prestazioni affidabili in ambito automobilistico, nautico e industriale, anche in condizioni estreme. Quando si seleziona un cavo speciale, è fondamentale abbinarne sempre le caratteristiche all'applicazione specifica per garantire la massima sicurezza e prestazioni ottimali.
Per creare una rete stabile e veloce per i tuoi dispositivi, ti affidi ai cavi Ethernet. Questi cavi collegano computer, router, switch e server, costituendo la spina dorsale della maggior parte delle reti cablate. Esistono diverse categorie, come Cat5e, Cat6, Cat6a, Cat7 e Cat8, ognuna con velocità e livelli di schermatura differenti. I cavi Ethernet supportano il trasferimento dati ad alta velocità, riducono le interferenze e garantiscono una comunicazione affidabile per Internet domestico e aziendale, console di gioco e smart TV.
Suggerimento: scegli una categoria di cavo che corrisponda ai tuoi requisiti di velocità e alla compatibilità del dispositivo.
Ecco un confronto tra i tipi di cavo Ethernet più diffusi:
| Tipo di cavo | Trasmissione dati massima | Larghezza di banda massima (MHz) | Distanza massima |
|---|---|---|---|
| Cat5e | 1 Gbps | 100 MHz | 100 metri |
| Cat6 | 10 Gbps (fino a 55 m) | 250 MHz | 100 m (1 Gbps) |
| Cat6a | 10 Gbps | 500 MHz | 100 metri |
| Cat7 | 10 Gbps | 600 MHz | 100 metri |
| Cat7a | 40 Gbps (distanza limitata) | 1.000 MHz | 30 metri |
| Categoria 8 | 40 Gbps | 2.000 MHz | 30 metri |
I cavi di rete vengono utilizzati per la connettività strutturata nelle infrastrutture IT, nei data center e nelle videoconferenze. I cavi in fibra ottica svolgono un ruolo importante anche nella trasmissione dati ad alta velocità, soprattutto su lunghe distanze e in ambienti con interferenze elettromagnetiche.
Quando si collegano periferiche e dispositivi di ricarica, si incontrano diversi tipi di cavi USB. Ogni tipo ha uno scopo specifico:

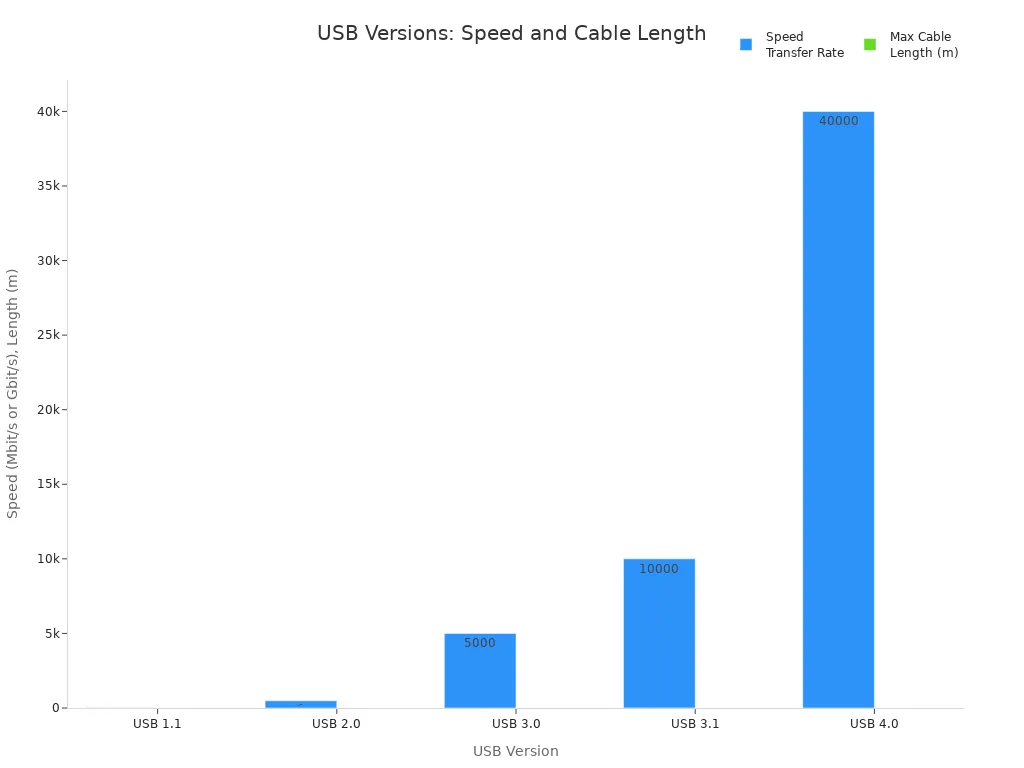

La tabella seguente riassume le principali differenze tra le versioni USB:
| Versione USB | Velocità/Trasferimento | Energia | Lunghezza massima del cavo |
|---|---|---|---|
| USB 1.1 | 12 Mbit/s | N / A | 3 metri |
| USB 2.0 | 480 Mbit/s | 5V, 1,8A | 5 metri |
| USB 3.0 | 5 Gbit/s | 5V, 1,8A | 3 metri |
| USB 3.1 | 10 Gbit/s | 20V, 5A | 3 metri |
| USB 4.0 | 40 Gbit/s | 100W | N / A |
Potrai beneficiare della versatilità della porta USB Type-C, che supporta sia il trasferimento dati ad alta velocità che l'alimentazione per i dispositivi moderni.
Spesso si utilizzano cavi HDMI e DVI per collegare i dispositivi e ottenere video e audio di alta qualità. I cavi HDMI sono compatibili con TV, monitor, proiettori, console di gioco e sistemi home theater. I cavi DisplayPort rappresentano un'ulteriore opzione, particolarmente indicata per configurazioni professionali e per il gaming. Sia HDMI che DisplayPort supportano risoluzioni e frequenze di aggiornamento elevate, ma le loro caratteristiche differiscono.
La tabella seguente confronta le principali specifiche dei cavi HDMI e DisplayPort:
| Specifiche | HDMI 2.0 | HDMI 2.1 | DisplayPort 1.4 | DisplayPort 2.0 |
|---|---|---|---|---|
| Larghezza di banda | 18 Gbps | 48 Gbps | 32,4 Gbps | 77,37 Gbps |
| Risoluzione | 4K a 60Hz | 4K a 120Hz, 8K a 60Hz | 4K a 120Hz, 8K a 60Hz | 8K a 120Hz, 16K a 60Hz |
| Multi-monitor | Limitato | Limitato | Supporta MST | Supporta MST |
| Supporto VRR | SÌ | SÌ | SÌ | SÌ |
| Supporto G-SYNC | No | No | SÌ | SÌ |
I cavi HDMI sono più comuni nell'elettronica di consumo, mentre DisplayPort eccelle nelle configurazioni multi-monitor. I cavi DVI e DVI-DVI sono ancora presenti nei monitor e nei proiettori più vecchi, ma i cavi HDMI offrono una compatibilità più ampia e funzionalità avanzate.

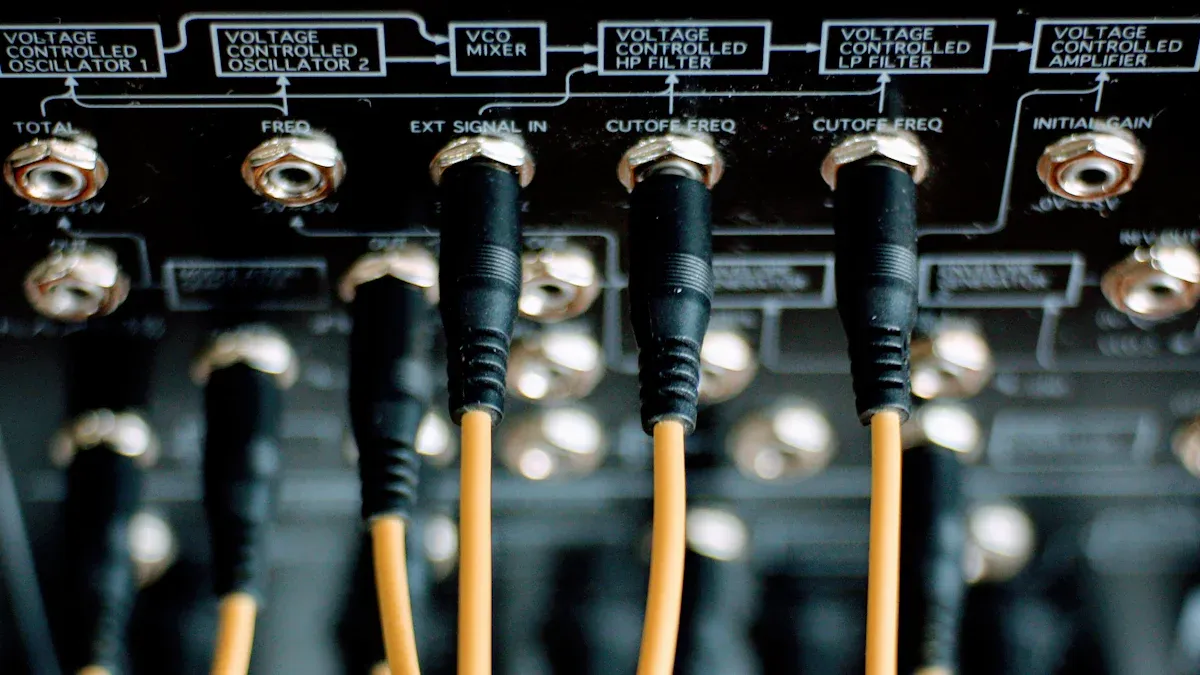

I cavi audio servono per collegare cuffie, altoparlanti e sistemi audio. I tipi più comuni includono cavi da 3,5 mm, RCA e XLR. Ogni tipo di cavo ha una funzione specifica all'interno di una configurazione audio.
| Tipo di cavo | Caratteristiche principali | Applicazioni |
|---|---|---|
| 3,5 mm | Versatile, ampiamente utilizzato, compatibile con vari dispositivi | Connessione per cuffie, ingresso ausiliario, cuffie da gioco, sistemi home theater |
| RCA | Due connettori (rosso e bianco) collegano diversi dispositivi audio. | Collegamento di DAC ad amplificatori, apparecchiature per DJ, apparecchiature audio più datate |
| XLR | Meccanismo di bloccaggio, isolamento in gomma, trasmissione del segnale chiara | Microfoni, sistemi PA, altoparlanti da palco, luci DMX |
È importante scegliere il cavo giusto in base al dispositivo e alle proprie esigenze di qualità audio. I cavi HDMI possono trasmettere anche l'audio, il che li rende una scelta versatile per i sistemi home theater.
I cavi coassiali sono indispensabili in molte configurazioni elettroniche domestiche e aziendali. Questi cavi svolgono un ruolo fondamentale nella trasmissione di servizi televisivi e internet. La maggior parte degli impianti TV e internet utilizza cavi coassiali con un'impedenza di 75 ohm. I tipi più comuni per la trasmissione di segnali audio e video sono RG-6 e RG-59. L'RG-6 si distingue per i contenuti ad alta definizione e ultra alta definizione, in quanto offre una minore perdita di segnale su distanze maggiori.
Suggerimento: per le connessioni TV e internet moderne, scegli il cavo RG-6 per garantire la migliore qualità del segnale.
I cavi coassiali trovano impiego in diverse applicazioni:
La tabella seguente evidenzia le principali tipologie di cavi coassiali e i loro utilizzi:
| Tipo di cavo | Impedenza | Applicazione |
|---|---|---|
| RG-6 | 75 Ohm | TV via cavo, satellitare, modem internet |
| RG-11 | 75 Ohm | Sistemi di trasmissione video a lunga distanza e CATV |
| RG-8 | 50 Ohm | Radioamatori, Ethernet |
I cavi coassiali utilizzano più strati di schermatura per bloccare le interferenze elettromagnetiche. Questa progettazione mantiene il segnale forte e affidabile, anche in ambienti con rumore elettrico. La struttura robusta resiste ai danni fisici e all'usura ambientale, garantendo stabilità a lungo termine. Inoltre, la possibilità di utilizzare un unico cavo per TV, internet e telefonia semplifica l'installazione del cablaggio.
Nei moderni sistemi elettronici, la fibra ottica è fondamentale per un trasferimento dati rapido e affidabile. I cavi in fibra ottica utilizzano impulsi luminosi anziché segnali elettrici, consentendo di trasferire informazioni a velocità fino a 800 Gbps. Questa tecnologia offre una maggiore larghezza di banda, permettendo di trasferire file di grandi dimensioni e riprodurre in streaming contenuti ad alta definizione senza ritardi. La tabella seguente confronta i cavi in fibra ottica e in rame:
| Caratteristica | Cavi in fibra ottica | Cavi in rame |
|---|---|---|
| Metodo di trasmissione dati | Impulsi luminosi | Segnali elettrici |
| Velocità | Fino a 800 Gbps | Velocità più basse |
| Larghezza di banda | Maggiore larghezza di banda, più dati | Larghezza di banda limitata |
| Interferenza elettromagnetica | Immune alle interferenze | Soggetto a interferenze |
| Distanza | Fino a 100 chilometri senza perdita di segnale | Limitato a 100 metri senza ripetitori |
| Corrosione | Non metallico, non soggetto a corrosione. | Soggetta a corrosione |
Beneficiate dell'immunità della fibra alle interferenze elettromagnetiche, che mantiene il segnale nitido anche in ambienti rumorosi. Una singola connessione in fibra può trasferire un film in HD in meno di un decimo di secondo. I cavi in rame impiegherebbero molto più tempo e potrebbero comportare una perdita di qualità dei dati.
La fibra ottica trova impiego in un'ampia gamma di settori e sistemi di comunicazione. I cavi in fibra ottica consentono la connessione a Internet ad alta velocità e le comunicazioni in tempo reale nel settore delle telecomunicazioni. I data center si affidano alla fibra per connettere server e dispositivi di archiviazione, garantendo un accesso rapido e affidabile. I fornitori di televisione via cavo utilizzano la fibra per trasmettere segnali ad alta definizione senza distorsioni. Le operazioni militari si affidano alla fibra per comunicazioni sicure e resistenti alle interferenze.
Anche i sistemi di diagnostica per immagini medicali e l'automazione industriale utilizzano la fibra ottica per ispezionare aree difficilmente raggiungibili e trasmettere dati in modo sicuro.
I cavi in fibra ottica offrono numerosi vantaggi rispetto ai cavi in rame, tra cui una maggiore larghezza di banda e velocità superiori, nonché l'immunità alle interferenze elettromagnetiche.
La fibra ottica è presente nei sistemi di trasporto, dove alimenta il monitoraggio dei dati in tempo reale per il controllo del traffico e la sicurezza. Il settore medico utilizza la fibra per tecniche di imaging ad alta risoluzione come l'endoscopia e la chirurgia laser. L'automazione industriale trae vantaggio dalla capacità della fibra di trasmettere dati in ambienti con forti interferenze, garantendo sicurezza e affidabilità.
Spesso ci si trova ad affrontare condizioni difficili in ambienti industriali, automobilistici o marini. In questi contesti impegnativi, è necessaria una soluzione in grado di resistere a temperature estreme, agenti chimici aggressivi e sollecitazioni meccaniche costanti. CITCABLE Cavo in filo di fluoroelastomero Offre prestazioni eccezionali in questi scenari. Il suo rivestimento in fluoropolimero resiste ad acidi, solventi, raggi UV e ozono, garantendo una lunga durata.
Questo cavo mantiene flessibilità e isolamento elettrico anche se esposto ad alte temperature o al plasma, risultando ideale per avvolgimenti di motori, sistemi di pompaggio e macchinari pesanti.
Potrai beneficiare di opzioni di schermatura avanzate, come le schermature a treccia e a lamina, che proteggono dalle interferenze elettromagnetiche e mantengono l'integrità del segnale. Molti settori, tra cui l'energia offshore, i trasporti e le costruzioni su larga scala, dipendono da cavi speciali per la distribuzione di energia, la segnalazione e il trasferimento dati. Puoi richiedere un Cavo speciale personalizzato per soddisfare le vostre esigenze specifiche, che si tratti di un particolare raggio di curvatura, resistenza alla trazione o grado di isolamento.
Nota: i cavi speciali spesso includono caratteristiche come armatura sintetica, barriere anticorrosione e guaine ignifughe per garantire la sicurezza e la conformità agli standard di settore.
Scegliendo un cavo flessibile in fluoropolimero, si ottiene una soluzione affidabile che soddisfa i più elevati standard in termini di prestazioni e resistenza ambientale. Questo approccio garantisce che le apparecchiature funzionino in modo sicuro ed efficiente, anche nelle condizioni più difficili.
È necessario scegliere cavi adatti alle esigenze prestazionali dei dispositivi e all'ambiente di rete. Selezionare sempre cavi che soddisfino o superino i requisiti indicati nella documentazione SMART del dispositivo. Utilizzare cavi testati per la conformità agli standard di connessione per garantire una connessione affidabile. Scegliere prodotti di produttori affidabili per garantire una qualità costante.
Per ridurre il degrado del segnale, soprattutto nelle connessioni di rete ad alta velocità, è consigliabile utilizzare cavi il più corti possibile. È preferibile optare per cavi con schermatura completa per minimizzare le interferenze elettromagnetiche, aspetto fondamentale per una comunicazione dati e una rete stabili. I cavi flessibili e resistenti sono adatti a spostamenti frequenti e a un utilizzo prolungato in applicazioni internet e di trasmissione dati.
Quando si scelgono i cavi per sistemi internet, dati e di rete, è fondamentale considerare la sicurezza. Un isolamento adeguato e una sezione del filo appropriata prevengono guasti elettrici. Fattori ambientali come la temperatura, l'esposizione a sostanze chimiche e le sollecitazioni meccaniche influiscono sulle prestazioni dei cavi. La schermatura EMI mantiene l'integrità del segnale nei cavi di comunicazione dati sensibili e nei cavi in fibra ottica. Selezionare i connettori e le tecniche di terminazione in base alla durata e alle esigenze dell'applicazione.
Il rispetto degli standard di settore garantisce sicurezza e affidabilità operativa. Test e validazioni confermano che i cavi soddisfano i requisiti di prestazioni e durata per le applicazioni internet e di rete.
Suggerimento: verificate sempre che i vostri cavi siano dotati delle certificazioni necessarie per la vostra regione e per l'applicazione specifica.
Comprendere i tipi di cavi e i loro utilizzi migliora le prestazioni, la sicurezza e l'affidabilità dei dispositivi.
| Fattore | Descrizione |
|---|---|
| Documentazione | Conservare la documentazione per la futura selezione e verifica dei cavi. |
Utilizza questa guida come riferimento per ogni scelta relativa ai cavi.
La porta USB-C è utilizzata nei dispositivi moderni perché supporta una ricarica e un trasferimento dati più rapidi. La USB-A rimane invece comune per computer e accessori più datati. Entrambi i tipi soddisfano esigenze di connessione diverse.
Per la ricarica e la sincronizzazione tra due dispositivi USB-C, si sceglie un cavo da USB-C a USB-C. Per collegare un dispositivo USB-C a una porta USB-A, si sceglie un cavo da USB-C a USB-A.
È possibile utilizzare la porta USB-C con la maggior parte degli smartphone, tablet e laptop di nuova generazione. La USB-C offre una compatibilità universale, ma alcuni dispositivi più vecchi richiedono ancora la porta USB-A o altri connettori.
```
