Come garantire che l'integrità della tenuta di un cavo anticapillare sia mantenuta nel punto di connessione o di terminazione?

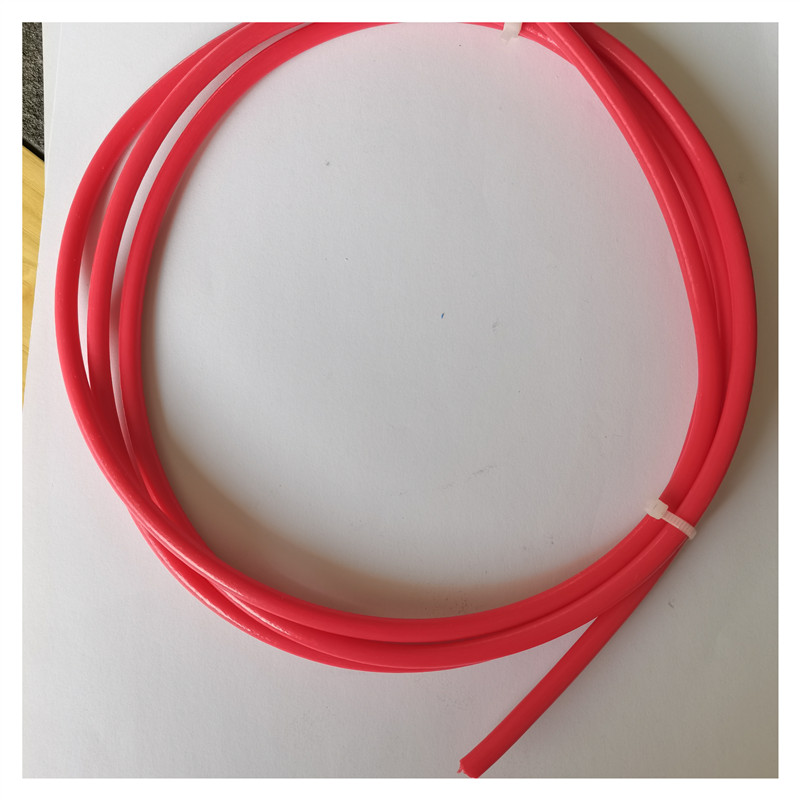

Quando si ha a che fare con applicazioni critiche nei settori petrolifero e del gas, dei sistemi marittimi, dell'automazione industriale o delle infrastrutture di telecomunicazione esterne, l'integrità del sistema di tenuta di un cavo non è solo un dettaglio di progettazione, ma un fattore decisivo per l'affidabilità a lungo termine. Cavo anticapillare resistente all'olioI cavi con blocco dei fluidi e i cavi con blocco dell'acqua sono ampiamente utilizzati per proteggere la trasmissione di segnali sensibili da condizioni ambientali avverse. Tuttavia, anche il design del cavo più avanzato può guastarsi prematuramente se l'integrità della tenuta viene compromessa nel punto di connessione o di terminazione.

Perché l'integrità della tenuta è importante nei sistemi di cavi anticapillari

La tecnologia dei cavi anticapillari è progettata per impedire ai fluidi di migrare attraverso la struttura del cavo. Questi fluidi, siano essi olio, acqua o altre sostanze chimiche industriali, possono compromettere l'isolamento elettrico, corrodere i conduttori e interrompere la trasmissione del segnale.

Di seguito è riportata una spiegazione semplificata di come la sigillatura influisce sulle prestazioni dei cavi:

Come visto in precedenza, una corretta strategia di sigillatura prolunga direttamente la durata di vita utile e migliora l'affidabilità del sistema.

Cause comuni di cedimento della tenuta nei punti di connessione

Anche un modello di alta gamma Cavo bloccato dall'acqua La protezione può essere persa se vengono utilizzate pratiche di terminazione inadeguate. Di seguito sono riportate alcune cause frequenti individuate durante le ispezioni sul campo:

• Lunghezza di spelatura errata: una spelatura eccessiva della guaina del cavo può esporre gli strati interni, consentendo ai fluidi di aggirare i materiali di bloccaggio.
• Scelta errata del connettore: i connettori standard privi di tenuta ambientale non sono adatti per cavi a contatto con fluidi.
• Uso insufficiente di sigillante: la mancanza di composti sigillanti adeguati o di guaine termorestringenti provoca microfessure intorno al punto di ingresso del cavo.
• Disallineamento dovuto alla dilatazione termica: le fluttuazioni di temperatura causano una dilatazione differenziale, che nel tempo compromette la tenuta.
• Sollecitazioni meccaniche: forze di flessione o trazione eccessive in prossimità del punto di terminazione possono causare il distacco degli strati di tenuta.

Questi problemi sono particolarmente critici nei sistemi industriali, dove i cavi sono soggetti a vibrazioni costanti, variazioni di pressione o esposizione a sostanze chimiche.

Migliori pratiche per garantire la continuità della tenuta

Per mantenere le prestazioni di tenuta e massimizzare l'efficacia di Cavo anticapillare resistente all'olioSi prega di considerare le seguenti linee guida per la progettazione e l'installazione:

• Scegliete connettori con sistemi di tenuta integrati.

Utilizzare connettori con grado di protezione IP67 o superiore, dotati di guarnizioni e manicotti di tenuta integrati. Ciò garantisce che la tenuta non dipenda esclusivamente da materiali esterni.

• Mantenere la lunghezza di terminazione corretta

Seguire scrupolosamente le istruzioni del produttore per la rimozione del rivestimento esterno, che in genere non superano i 10-20 mm di esposizione. Ciò riduce al minimo le possibili vie di infiltrazione di liquidi.

• Utilizzare sigillanti resistenti ai fluidi

Applicare sigillanti o gel compatibili specificamente progettati per cavi con blocco fluido. Evitare prodotti a base di silicone che potrebbero degradarsi in ambienti ricchi di olio.

• Aggiungere strati di sigillatura secondari

Il tubo termoretraibile con rivestimento adesivo fornisce un'ulteriore barriera contro l'infiltrazione di umidità e olio.

• Verifica delle prestazioni di tenuta tramite prove di pressione

Eseguire test idrostatici o di immersione sugli assemblaggi completati per garantire l'assenza di microperdite prima della messa in funzione.

Confronto delle prestazioni di diverse strategie di sigillatura

Per aiutare gli ingegneri a prendere decisioni consapevoli, la tabella seguente confronta i metodi di sigillatura più comuni e la loro efficacia in diverse condizioni:

Monitoraggio e manutenzione: individuazione precoce di eventuali danni alle guarnizioni.

Il degrado delle guarnizioni non è sempre immediatamente visibile. Ispezioni regolari e manutenzione predittiva aiutano a individuare i primi segnali prima che si verifichino guasti:

• Controlli visivi: verificare la presenza di crepe, rigonfiamenti o scolorimenti intorno alle guarnizioni dei connettori.

• Sensori di umidità: i sensori di umidità integrati possono avvisare gli operatori se viene rilevata infiltrazione di umidità all'interno delle scatole di derivazione.

• Test di resistenza di isolamento: un calo superiore al 10% rispetto al valore di riferimento indica un possibile cedimento della tenuta.

• Termografia a infrarossi: i punti caldi in prossimità delle terminazioni possono segnalare infiltrazioni di fluidi interni e corrosione.

Considerazioni di progettazione per l'affidabilità a lungo termine

Quando si seleziona un cavo con isolamento impermeabile o un cavo anticapillare resistente all'olio per sistemi critici, è necessario considerare i seguenti fattori ingegneristici per ottimizzare la durata della guarnizione:

Miglioramento dell'affidabilità del sistema grazie a tecnologie di tenuta avanzate.

Il settore si sta spostando verso soluzioni ibride che combinano Cavo elettrico bloccato dal fluido Grazie a materiali di sigillatura intelligenti, come gel idrofobici, elastomeri autoriparanti e interfacce di connettori con rivestimento nanotecnologico, queste innovazioni possono prolungare la durata dei cavi fino al 40% rispetto ai metodi di sigillatura convenzionali.

L'implementazione di queste tecnologie, unitamente a rigorose procedure di installazione e manutenzione, garantisce che l'investimento in cavi anticapillari ad alte prestazioni offra la massima affidabilità a lungo termine, anche nelle condizioni più impegnative.

Approfondimenti essenziali

Le prestazioni di un cavo anticopillare resistente all'olio o di un cavo impermeabile all'acqua dipendono dal suo punto più debole, che nella maggior parte dei casi è rappresentato dal connettore o dalla terminazione. Combinando tecniche di installazione adeguate, materiali di tenuta di alta qualità e un monitoraggio regolare, è possibile mantenere l'integrità della tenuta, ridurre i costi di manutenzione e garantire prestazioni continue del sistema anche in ambienti difficili.
